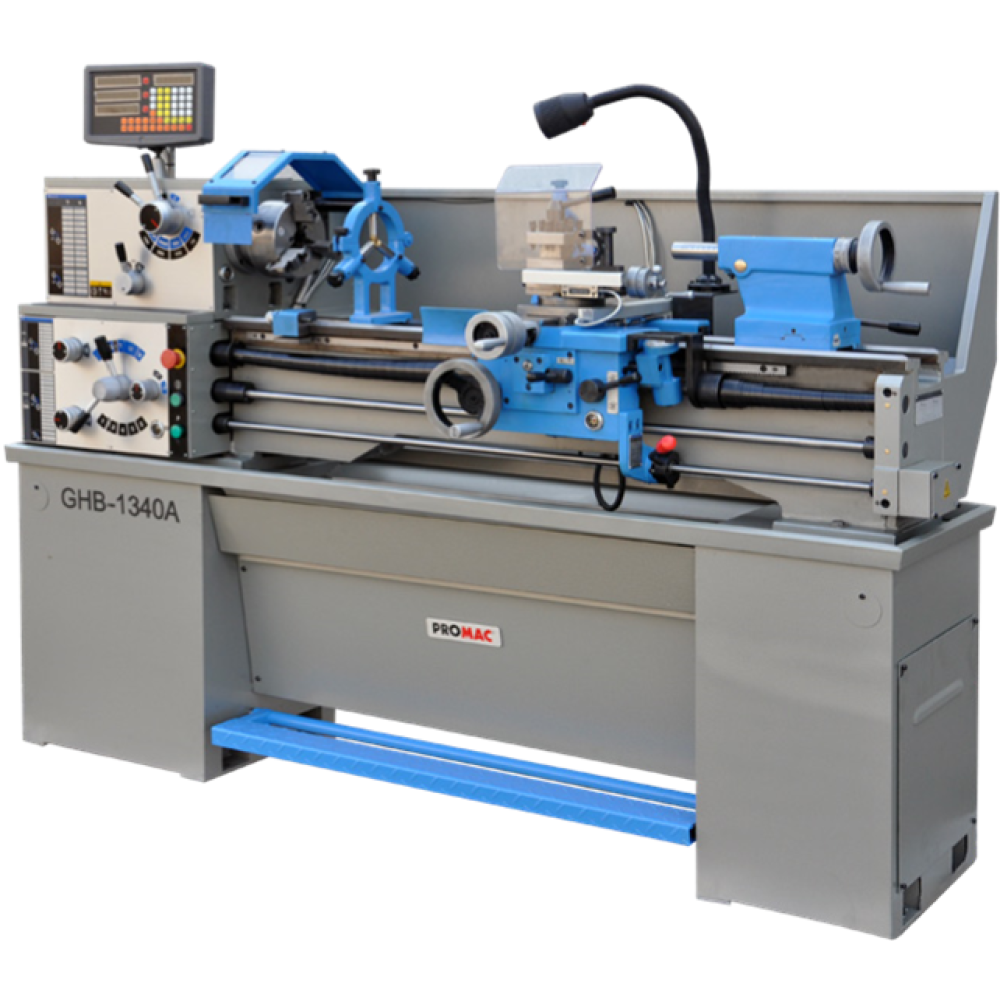

Esztergagép PROMAC GHB-1340A-FT
Az esztergagép leírása:
- 3 tengelyes digitális mérőrendszerrel felszerelve
- Fő-, előtoló- és lakathajtómű permanens olajágyban fut
- Keresztben állítható szegnyereg kúpesztergáláshoz
- Orsó bal/jobb menet
- Állítható előtoló kuplung
Az esztergagépel együtt szállított tartozékok:
- Hárompofás tokmány átmérő: 160 mm alap- és fordított pofával
- Négypofás tokmány függetlenül állítható pofákkal: 200 mm
- Síktárcsa átmérő: 300 mm
- 3 tengelyes digitális kijelző
- Kivehető ágyhíd
- Négyállású késtartó (újabb modelleken már multifix késtartó)
- Álló- és mozgóbáb
- Menetóra
- Szintező lábak
- 2 db állócsúcs MK3
- Átalakító hüvely MK5/MK3
- Tokmányvédelem végálláskapcsolóval
- Gépaljzat, lemezburkolat
- Forgácstálca
- Fröccsenés gátló lemez
- Cserefogaskerekek
- Olajzó kanna
Az eszterga főbb technikai adatai:
| Teljesítmény |
400V / 1,5 kW |
| Elforgó átmérő az ágy felett |
330 mm |
| Elforduló átmérő az ágyrés felett |
476 mm |
| Elforduló átmérő a keresztszán felett |
197 mm |
| Ágyszélesség |
186 mm |
| Csúcsmagasság |
165 mm |
| Csúcstávolság |
1015 mm |
| Fordulatszám tartományok |
70-2000 1/min |
| Hossz előtolás (40) |
0,037-0,989 mm/f |
| Kereszt irányú előtolás |
0,01 - 0,268 mm/f |
| Orsókúp |
MK5 |
| Orsó |
D1-4 (DIN 55029) CAMLOCK |
| Orsófurat |
Ø38 mm |
| Szegnyereg út |
95 mm |
| Szegnyereg furat |
32 mm |
| Szegnyereg kúp |
MK3 |
| Esztergakés méret max. |
16x16 mm |
| Keresztszán út |
160 mm |
| Felsőszán út |
68 mm |
| Metrikus menet |
23 / 0.45-10 mm/ford. |
| Colos menet |
32 / 3-1/4 - 80 TPI |
| Befoglaló méretek (HxSZxM) |
1905 x 760 x 1200 |
| Súly |
650 kg |
